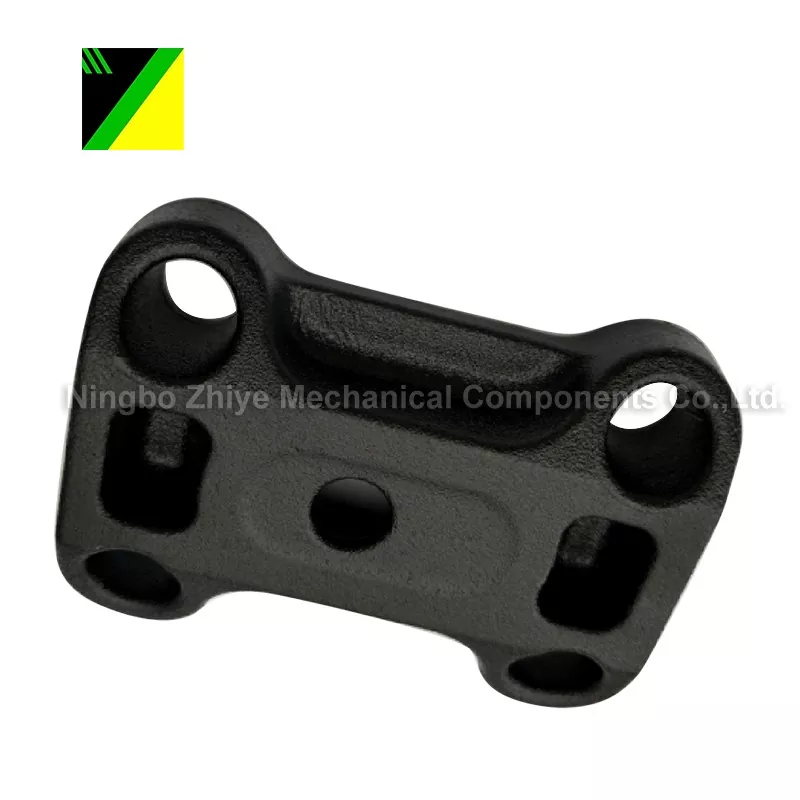

Pallorauta Lost Foam

Investointivalulevyn pohja

Materiaali: 70-50-05

Prosessi: Kadonnut vaahtovalu

Kokonaispaino: 4,825 kg

Vaahtomuovaus

Käyttöalue: Rakennuskoneet

Pintakäsittely: Ruosteenestoaine, musta jauhemaalaus

Tuote vaatii lämpökäsittelyä

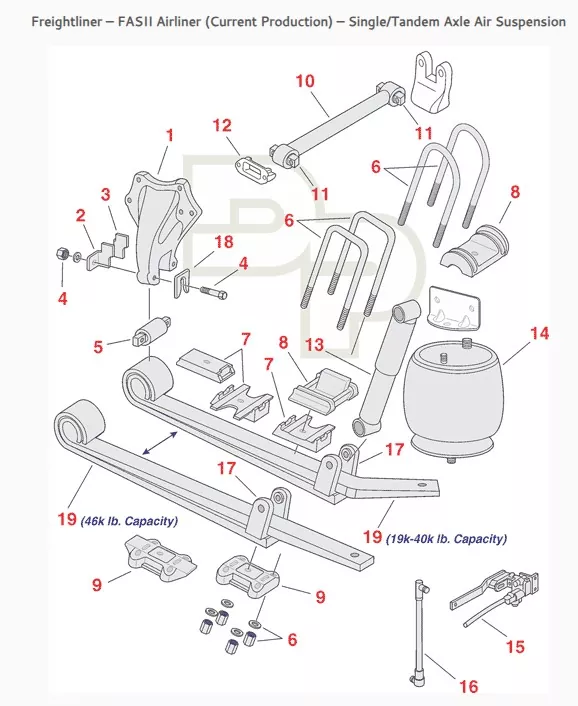

Tuotteen erityinen käyttöpaikka (katso räjäytyskuva 9):

(Tavaraauton jousitusjärjestelmä)

Tuotesovellus: Kuorma-autot

Haihdutuskuviovalun (tunnetaan myös nimellä täysmuottivalu tai kadonnut vaahtovalu) sovelluksia ovat:

I. Soveltuvat valumateriaalit

Lost Foam -valulla on laaja yhteensopivuus eri materiaalien kanssa, ja se kattaa lähes kaikki metallivalut ja sopii erityisesti seuraaville materiaaleille:

1. Valurauta

Tämä on laajimmin käytetty materiaalityyppi, mukaan lukien harmaavalurauta, pallografiittivalurauta ja muokattava valurauta.

Edut: Valuraudan valulämpötila (noin 1300-1450 ℃) on erittäin yhteensopiva vaahtomuovikuvion höyrystymislämpötilan kanssa (EPS, STMMA jne.), mikä mahdollistaa höyrystymistuotteiden helpon poistamisen ja vähentää vikoja, kuten huokoisuutta ja kuonasulkeumia.  Lisäksi valurautaosat vaativat usein monimutkaisia ​​sisäisiä onteloita (kuten venttiilirungot ja pumppurungot), ja kadonneen vaahtovaluprosessin lähes verkon muotoinen kyky vähentää myöhempää työstöä.

Tyypillisiä tuotteita: Autojen moottorilohkot, sylinterinkannet, pakosarjat, työstökoneiden alustat ja putkiventtiilit.

2. Valuteräsluokka

Soveltuu keski- ja vähähiiliselle teräkselle ja niukkaseosteisille teräsvaluille; korkeahiilisen teräksen ja runsasseosteisen teräksen prosessin huolellinen valvonta vaaditaan.

Huomioitavaa: Teräksen valuun liittyy korkeita valulämpötiloja (noin 1500-1650 ℃), mikä voi helposti johtaa vaahdon liialliseen lämpöhajoamiseen ja suuren määrän hiilimustaa muodostumiseen.  Siksi on tarpeen optimoida pinnoitteen ja porttijärjestelmän läpäisevyys (kuten käyttämällä alipaineuuttoa) hiilen rikastusvirheiden välttämiseksi.

Tyypillisiä tuotteita: Vastapainot rakennuskoneisiin, tuulivoimalaipat, kulutusta kestävät osat kaivoskoneisiin.

II. Sovellettavat valurakenteet ja -mitat

1. Sovellettavat valurakenteet

Monimutkaiset sisäontelo-/kanavavalut: Hiekkasydämiä ei tarvita (toisin kuin perinteinen hiekkavalu, joka vaatii ytimen poistoa), ja valu voidaan muodostaa suoraan käyttämällä vaahtomuovikuviota, kuten moottorin sylinterilohkoja, joissa on monimutkaisia ​​öljykanavia, monionteloisia venttiilirunkoja ja epäsäännöllisen muotoisia putkiliittimiä.

Epäsäännöllinen/epäsymmetrinen rakennevalut: Perinteinen hiekkavalu on altis muotin kohdistusvirheille ja välähdyksille jakoviivojen vuoksi. Kadonneessa vaahtomuovivalussa ei ole muodon tarkkuuden takaavia jakoviivoja, kuten tuuliturbiinien navat ja autojen taka-akselin kotelot.

Pääasiassa pienet ja keskikokoiset osat: Tyypillisesti 0,1-50 kg painavat (esim. moottorin päätykappaleet, venttiiliosat), joiden mittatarkkuus saavuttaa CT7-CT9-laadut ja pinnan karheus Ra6,3-12,5 μm, mikä vähentää myöhempää työstöä (työstövaraa voidaan pienentää 1-3 mm:iin verrattuna perinteiseen hiekkavaluon).

Soveltuvuus suuriin osiin: Pystyy valmistamaan suuria osia, jotka painavat 100-500 kg (esim. työstökoneen alustat, konepajapohjat), mutta vaatii suurempia hiekkalaatikoita, vahvempia alipainejärjestelmiä ja vakaampia vaahtomuovausprosesseja (vaahdon muodonmuutosten välttämiseksi); erittäin suuret osat (>500kg) ovat vähemmän yleisiä, koska vaahtokokoonpano on vaikeaa ja höyrystymistuotteita on vaikea tyhjentää kaatamisen aikana.

III. Tärkeimmät sovellusalat

Yllä mainitun materiaalin ja rakenteellisen soveltuvuuden perusteella vaahtomuovivalujen ydinsovellusalat ovat:

Auto- ja varaosateollisuus

Tämä muodostaa suurimman osuuden (noin 40–50 %), pääasiassa moottorilohkojen, sylinterikansien, pakosarjan, vaihteistokoteloiden, taka-akselin koteloiden, jarrurumpujen jne. valmistuksessa. Se soveltuu erityisen hyvin monimutkaisiin pallografiittiraudasta ja alumiiniseoksista valmistettuihin osiin, jotka täyttävät kevyiden ja erittäin tarkkojen autokomponenttien vaatimukset.

Rakennuskoneteollisuus

Tämä sisältää vastapainojen, telalevyjen, hydraulisten venttiilirunkojen, pumppurunkojen jne. valmistuksen, jotka on valmistettu enimmäkseen valuraudasta tai niukkaseosteisesta teräksestä.  Näissä osissa on usein monimutkaisia ​​sisäisiä onteloita, ja menetetty vaahtovalu yksinkertaistaa tuotantoprosessia (ei vaadi hiekkahylsyjä), mikä vähentää kustannuksia.

Yleinen koneteollisuus

Tämä sisältää työstökoneiden alustat, pumppujen ja venttiilien liittimet, kompressorin osat jne., jotka edellyttävät taattua valulujuutta ja tiivistyskykyä. Kadonneen vaahtomuovivalun hiekkaydintön ominaisuus vähentää virheitä, kuten hiekkaytimien aiheuttamia huokosia ja hiekkasulkeumia.

Rautatieliikenne ja tuulivoimateollisuus

Tämä sisältää suurten nopeuksien junien/metrojen teliosien tuotannon (alumiiniseos tai valuteräs) ja tuuliturbiinien napojen (pallografiittivalurauta). Nämä vaativat suurikokoisia, erittäin tarkkoja valukappaleita, joilla on vakaat mekaaniset ominaisuudet. Kadonnut vaahtovalu voi parantaa valutiheyttä alipainesäädön avulla.

Miksi valita meidät?

● Yhden luukun palvelumme avulla yrityksemme voi integroida valu-, koneistus- ja pintakäsittelyprosessit ja eliminoida toimitusketjun pirstoutumisen.

● Joustava tuotannon suunnittelu kiireellisiin tilauksiin

● Ammattitaitoinen tekninen tiimimme pystyy käsittelemään ja tarjoamaan monimutkaisia ​​valuja.

● Laatua priorisoiva toimittaja, joka toimittaa korkealaatuisia tuotteita.

K&V:

K: Kuinka saan tarjouksen tehtaaltasi?

V: Jotta voimme tarjota sinulle tarkan tarjouksen, tarvitsemme suunnitelmastasi kiinteän 3D CAD -mallin.

K: Mitkä piirustusten formaatit voidaan hyväksyä?

V: Hyväksymme seuraavat tiedostomuodot:

- SolidWorks (.sldprt) tai ProE (.prt) -tiedostot

- Kiinteät 3D CAD -mallit, jotka on viety IGES (.igs), STEP (.stp) tai Parasolid (x_t) -muodossa.

Toimittamalla korkealaatuisen 3D CAD -mallin voimme tarjota tarkan hinnoittelun.

K: Voitko valmistaa tuotteita näytteiden perusteella?

V: Kyllä, voimme kehittää näytteitä kartoittamalla ja hyödyntämällä asiakkaiden toimittamia todellisia näytteitä.

K: Testaatko kaikki tavarat ennen toimitusta?

A: Ehdottomasti! Kaikki tuotteet tarkastetaan 100 % ennen toimitusta, jotta varmistetaan, että saat luotettavia osia.

K: Voinko tarkistaa tuotteet ennen toimitusta?

V: Kyllä. Voit käydä tehtaallamme itse tai pyytää kollegaasi tulemaan tai antaa kolmannen osapuolen tarkastusyrityksen suorittaa tarkastuksen ennen toimitusta.
