Mikä tekee Shell Mold Casting for Intake Rockersista niin tehokkaan?

Sisällysluettelo

• 1. Artikkelin pääpiirteet
• 2. Johdatus sisäänottokeinuihin ja valuvaatimuksiin
• 3. Shell-muottivaluprosessin ymmärtäminen
• 4. Tärkeimmät edut imukeinujen tuotannossa
• 5. Yleisesti käytetyt materiaalit
• 6. Kuorimuottivalu vs. muut menetelmät
• 7. Suunnittelunäkökohdat korkean suorituskyvyn rockers
• 8. Yleiset viat ja ehkäisystrategiat
• 9. Laadunvalvonta- ja testausmenetelmät
• 10. Teolliset sovellukset
• 11. Tarkkuusvalun tulevaisuuden trendit
• 12. Johtopäätös
• 13. FAQ

1. Artikkelin pääpiirteet

• Johdatus imuvipuihin ja niiden rooliin moottorijärjestelmissä
• Kuorimuottivalun vaiheittainen erittely
• Miksi tarkkuusvalu on kriittistä suorituskykykomponenttien kannalta
• Materiaalitekniikka ja lämpötehokkuusnäkökohdat
• Vertaileva arviointi hiekkavalulla ja sijoitusvalulla
• Suunnittelun optimointistrategiat
• Laadunvarmistusjärjestelmät nykyaikaisessa tuotannossa
• Sovellusalueita auto- ja koneteollisuudessa
• Nousevat innovaatiot ja tuotannon tehokkuuden trendit

2. Johdatus sisäänottokeinuihin ja valuvaatimuksiin

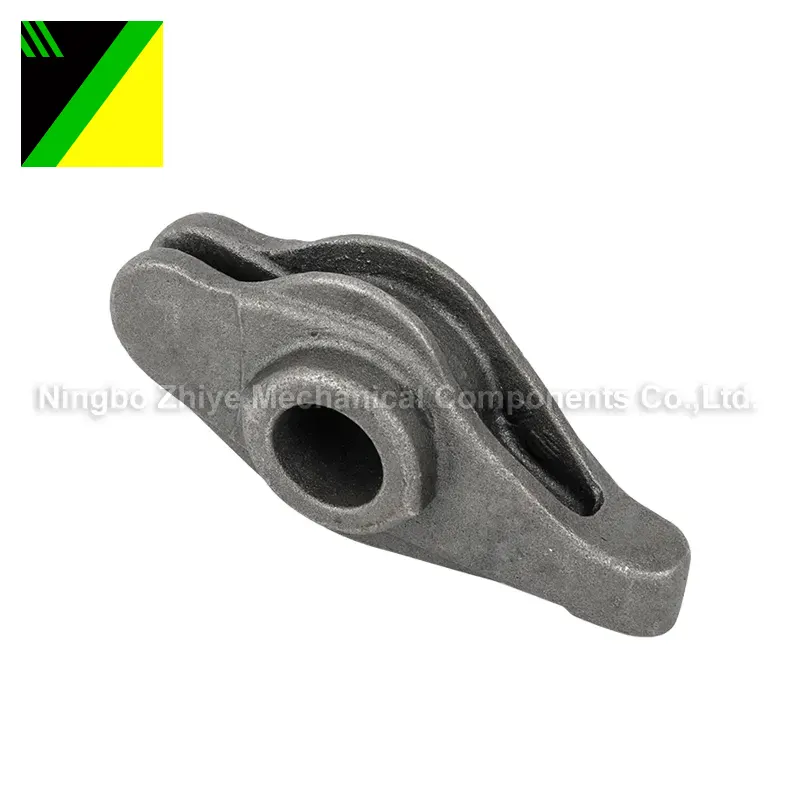

Imuvivut ovat polttomoottoreiden välttämättömiä komponentteja, jotka vastaavat liikkeen siirtämisestä nokka-akselilta imuventtiiliin. Niiden suorituskyky vaikuttaa suoraan moottorin hyötysuhteeseen, polttoaineen palamisen vakauteen ja yleiseen mekaaniseen luotettavuuteen. Koska ne toimivat toistuvissa suuren kuormituksen jaksoissa, ne vaativat poikkeuksellista lujuutta, mittatarkkuutta ja kulutuskestävyyttä.

Perinteisillä valmistusmenetelmillä on usein vaikeuksia täyttää nämä tiukat vaatimukset. Pinnan epätasaisuudet, epäjohdonmukaiset sisäiset rakenteet ja huono väsymiskestävyys voivat johtaa ennenaikaiseen vaurioitumiseen. Tässä tapauksessa kuorivalusta tulee mullistava ratkaisu, joka tarjoaa erinomaisen hallinnan mikrorakenteen ja pinnan laadun suhteen.

3. Shell-muottivaluprosessin ymmärtäminen

Kuorimuottivalu on tarkkuusvaluprosessi, jossa käytetään muottina hartsipinnoitettua hiekkakuorta. Prosessi tunnetaan sileiden pintojen ja erittäin tarkkojen mittojen tuottamisesta, mikä tekee siitä ihanteellisen osien, kuten imuvipujen, käyttöön.

Vaiheittainen prosessin yleiskatsaus:

• Kuvion lämmitys:Metallikuvio kuumennetaan tiettyyn lämpötilaan.
• Päällystäminen hartsihiekalla:Levitetään lämpökovettuvalla hartsilla päällystettyä hienoa hiekkaa.
• Kuoren muodostuminen:Hartsi kovettuu muodostaen jäykän kuoren kuvion ympärille.
• Kuoren poisto:Kuori poistetaan ja kootaan muottiin.
• Metallin valu:Sula metalli kaadetaan onteloon.
• Jäähdytys ja viimeistely:Kiinteytymisen jälkeen valukappale puhdistetaan ja koneistetaan.

Tämä kontrolloitu prosessi varmistaa minimaalisen muodonmuutoksen ja erinomaisen toistettavuuden, mikä on kriittistä moottorikomponenttien massatuotannossa.

4. Tärkeimmät edut imukeinujen tuotannossa

Shell-muottivalu tarjoaa useita teknisiä etuja, jotka vastaavat suoraan imuvipujen valmistuksen suorituskykyhaasteisiin.

4.1 Suuri mittatarkkuus

Jäykkä vaippamuotti säilyttää tiukat toleranssit, mikä vähentää koneistusvaatimuksia ja parantaa kokoonpanon yhtenäisyyttä.

4.2 Erinomainen pintakäsittely

Tasaisemmat pinnat vähentävät kitkahäviöitä moottorijärjestelmissä, parantaen energiatehokkuutta ja vähentäen kulumisastetta.

4.3 Parempi mekaaninen lujuus

Hallittu jäähdytysprosessi jalostaa rakeiden rakennetta, mikä parantaa väsymiskestävyyttä ja kestävyyttä.

4.4 Alennettu vikaprosentti

Hiekkavaluon verrattuna kuorimuottivalu vähentää merkittävästi huokoisuutta ja kutistumisvirheitä.

5. Yleisesti käytetyt materiaalit

Materiaalin valinta on kriittinen tekijä, jotta varmistetaan kuorimuottivalulla valmistettujen imuvipujen pitkäaikainen toiminta.

• Seosteräs:Suuri lujuus ja erinomainen väsymiskestävyys.
• Hiiliteräs:Kustannustehokas tasapainoisilla mekaanisilla ominaisuuksilla.
• Ruostumaton teräs:Korroosionkestävä vaativiin käyttöympäristöihin.
• Alumiiniseokset:Kevyet sovellukset, jotka vaativat pienempää inertiaa.

Jokainen materiaalivalinta riippuu moottorin kuormitusvaatimuksista, käyttölämpötilasta ja kustannusrajoitteista.

6. Kuorimuottivalu vs. muut menetelmät

Tämä vertailu osoittaa, miksi kuorimuottivalu on usein edullinen tasapaino kustannustehokkuuden ja tarkkuustekniikan välillä.

7. Suunnittelunäkökohdat korkean suorituskyvyn rockers

Imukeinujen suunnittelu vaippamuottivalua varten vaatii tarkkaa huomiota geometriaan, jännitysjakaumaan ja lämpökäyttäytymiseen.

Tärkeimmät suunnitteluperiaatteet:

• Tasainen seinämän paksuus kutistumisvirheiden estämiseksi
• Pyöristetyt siirtymät stressin keskittymisen vähentämiseksi
• Optimoitu painon jakautuminen dynaamiseen tehokkuuteen
• Työstövaran säätö tarkkaan viimeistelyyn

Oikea suunnittelu takaa valmistettavuuden lisäksi myös moottorin pitkän aikavälin luotettavuuden.

8. Yleiset viat ja ehkäisystrategiat

Jopa kehittyneillä valutekniikoilla voi silti esiintyä vikoja, jos prosessin ohjausta ei ylläpidetä kunnolla.

Yleisiä vikoja ovat mm.

• Kaasun huokoisuus
• Kutistumisontelot
• Pintasulkeumat
• Kylmä sulkeutuu

Ennaltaehkäisymenetelmät:

• Tarkka lämpötilan säätö kaadon aikana
• Optimoitu portti- ja nousuputkisuunnittelu
• Käytä korkealaatuista hartsipinnoitettua hiekkaa
• Tyhjiöavusteinen valu kriittisissä sovelluksissa

9. Laadunvalvonta- ja testausmenetelmät

Laadunvarmistus on välttämätöntä sen varmistamiseksi, että jokainen imuvipu täyttää suorituskykystandardit.

• Mittatarkastus:CMM- ja laserskannausjärjestelmät
• Tuhoamaton testaus:Röntgen- ja ultraäänitarkastus
• Mekaaninen testaus:Veto-, väsymis- ja kovuustestit
• Pinnan karheuden mittaus:Profilometrianalyysi

Nämä prosessit varmistavat yhdenmukaisuuden suurissa tuotantoerissä.

10. Teolliset sovellukset

Shell-muottivalettuja imuvipuja käytetään laajalti:

• Autojen moottorit
• Moottoripyörien moottorijärjestelmät
• Raskaat teollisuuskoneet
• Laivojen propulsiojärjestelmät
• Tehokkaat kilpamoottorit

Tämän prosessin monipuolisuuden ansiosta valmistajat voivat mukautua useisiin suorituskykyvaatimuksiin eri toimialoilla.

11. Tarkkuusvalun tulevaisuuden trendit

Kuorimuottivalun tulevaisuus on siirtymässä kohti automaatiota, digitaalista simulointia ja älykkäitä valmistusjärjestelmiä. Kehittyneen mallinnusohjelmiston avulla insinöörit voivat nyt simuloida metallin virtausta, jäähdytysnopeuksia ja jännityksen jakautumista ennen tuotannon aloittamista.

Lisäksi integrointi tekoälypohjaisiin viantunnistusjärjestelmiin parantaa tuottoasteita ja alentaa tuotantokustannuksia. Kevytmetalliseoskehitys laajentaa myös sähköhybridimoottoreiden imuvipujen sovellusaluetta.

12. Johtopäätös

Shell-muottivalu on osoittautunut yhdeksi luotettavimmista ja tehokkaimmista imukeinujen valmistusprosesseista. Sen kyky tuottaa suurta tarkkuutta, erinomaista pinnanlaatua ja vahvaa mekaanista suorituskykyä tekee siitä suositellun ratkaisun nykyaikaisiin moottorijärjestelmiin.

Yhdistämällä edistyneen materiaalitieteen, tiukan prosessinhallinnan ja optimoidun suunnittelun valmistajat voivat parantaa merkittävästi komponenttien luotettavuutta ja moottorin tehokkuutta.

Ningbo Zhiye Mechanical Components Co.,Ltd.tarjoaa edelleen korkealaatuisia valuratkaisuja, jotka on räätälöity vaativiin teollisiin sovelluksiin ja takaavat suorituskyvyn ja yhdenmukaisuuden maailmanlaajuisilla markkinoilla.

13. FAQ

Kysymys 1: Miksi vaippamuottivalu on suositeltava imukeinuissa?
Se tarjoaa erinomaisen mittatarkkuuden, tasaisemman pinnan ja paremman mekaanisen lujuuden perinteisiin valumenetelmiin verrattuna.

Q2: Onko kuorimuottivalu kustannustehokasta massatuotannossa?
Kyllä, se tasapainottaa tuotantokustannuksia ja laatua, mikä tekee siitä sopivan keskikokoiseen ja suureen tuotantoon.

Q3: Mitkä materiaalit ovat parhaita imuvipuille?
Seosterästä ja hiiliterästä käytetään yleisimmin niiden lujuuden ja väsymiskestävyyden vuoksi.

Q4: Kuinka kuorivalu parantaa moottorin suorituskykyä?
Se vähentää pintakitkaa, parantaa komponenttien tarkkuutta ja parantaa kestävyyttä suuren kuormituksen olosuhteissa.

Q5: Voidaanko viat poistaa kokonaan?
Vaikka vikoja ei voida täysin poistaa, niitä voidaan vähentää merkittävästi prosessin optimoinnin ja tiukan laadunvalvonnan avulla.
